铝合金手拉葫芦

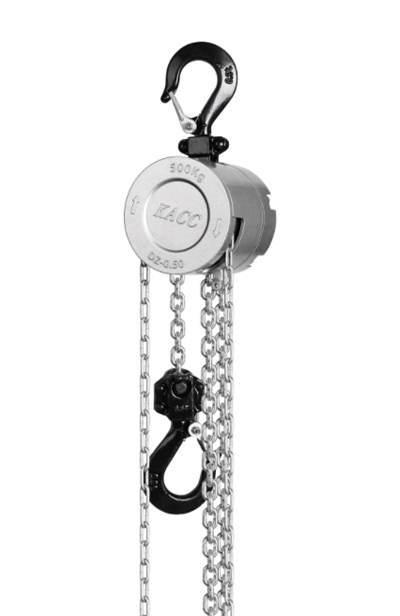

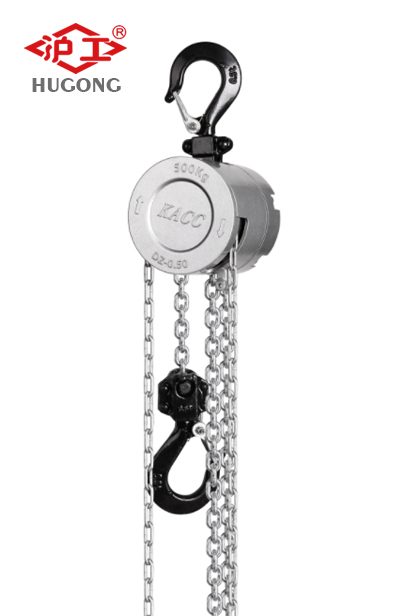

铝合金手拉葫芦

产品优势:

● 双棘爪设计,制动更好。
● 标准过载保护500公斤以上都可以选配,安全性能更好。
● 全镀锌的起重链条可以保证较长时间的防锈和防腐蚀功能。
● 保险片入式设计,使吊装更加安全。
● 外壳加强筋的设计,强度好,使用寿命长。
● 所有的齿轮件由于采用20crMnTi的材料,齿轮强度好,韧性更好。
● 精加工的起重链轮,使链条的运转更加平稳,强度更高。

产品特点:

1、悬挂装置和载重吊钩由抗老化、高强度合金钢制成,出现超载的情况下会首先发生变形而不会突然断裂。
2、吊钩带有牢因的安全锁扣,可自由旋转360°。
3、封闭式设计可保护内部件免受污染。
4、圆盘式负载制动器的所有部件均由高品质材料制成,并且防腐独。

技术要求:
1、各密封件装配前必须浸透油。
2、装配后必须满足JB/T 7334-2007 手拉葫芦标准。
3、装配前应对零部件的主要配合尺寸,特别是过盈配合尺寸及相关精度过得复查。
4、组装前严格检查并清除零件加工时残留的锐角、毛刺和异物。保证密封件装入时不被擦伤。

型 号 DZ025 DZ050 DZ-B10
额定起重量 kg 250 500 1000
标准起重高度 m 2.5 2.5 2.5
链条行数   1 1 1
满载时手拉力 N 210 230 250
试验载荷 kg 375 750 155o
超重链条规格 (mm) 3.2x9 4x12 4x12
手拉链条规格 (mm) 3316.5 3816.5 3X16.5
净重 kg 2.4 3.9 6.5
打包重量 kg 2.7 4.2 6.9
包装尺寸 cm 18x1lw11 23.5x13.5w12
起重链条每增加1米增加的重量 (kg/m) 0.23 0.341 0.68
手拉链条每增加1米增加的重量 (kg/m) 0.34 0.34 0.34

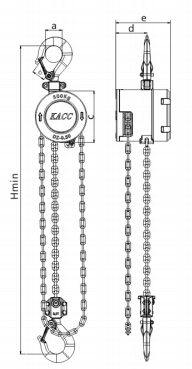

a 27 34 44
b 20 22 30
c 82 104 104
d 4s5 6 63
e 102 110 110
Hmim 233 307 380
