VC-B型手拉葫芦
产品优势:
● 整体结构贯穿，更坚固；
● 合金钢压制罩壳，耐撞击；
● 过链轮更契合链条走向，顺滑不卡链；
产品介绍
| 型 号 | VC-B | |||||||||
| 额定起重量(吨) | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10 | 20 | 30 | 50 |
| 标准起重高度(米) | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| 试验载荷(吨) | 0.625 | 1.25 | 1.875 | 2.5 | 3.75 | 6.25 | 12.5 | 25 | 37.5 | 62.5 |
| 满载时手拉力(牛顿) | 200 | 320 | 360 | 365 | 385 | 435 | 435 | 435*2 | 435*2 | 435*2 |
| 起重链条直径(毫米) | 6 | 6.3 | 7.1 | 8.0 | 7.1 | 9.0 | 9.0 | 9.0 | 9.0 | 9.0 |
| 起重高度每增加1米 增加的重量(千克/米) |
01.7 | 1.7 | 2.3 | 2.3 | 3.7 | 5.6 | 9.7 | 19.4 | 26.4 | 48.4 |

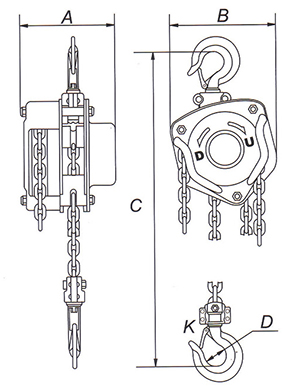

| 主要尺寸(毫米) A |
131 | 140 | 161 | 161 | 161 | 186 | 207 | 215 | 350 | 406 |
| B | 127 | 158 | 187 | 187 | 210 | 253 | 398 | 650 | 680 | 962 |
| C | 270 | 317 | 399 | 414 | 465 | 636 | 798 | 890 | 1380 | 2578 |
| D | 35 | 40 | 45 | 50 | 58 | 64 | 85 | 110 | 110 | 170 |
| K | 30 | 34 | 38 | 41 | 48 | 52 | 64 | 85 | 85 | 130 |
| 净重(千克) | 8.4 | 12 | 16.2 | 20 | 24 | 41 | 79 | 193 | 220 | 1092 |
| 装箱尺寸(厘米) | 25*19*21 | 25*19*21 | 33*25*20 | 33*25*20 | 35*25*21 | 41*31*23 | 55*48*25 | 84*75*29 | 90*85*68 | 110*100*130 |
* 产品严格按国家3包执行，质量由中国人寿财产保险股份有限公司承保，请放心使用。
 |
 |

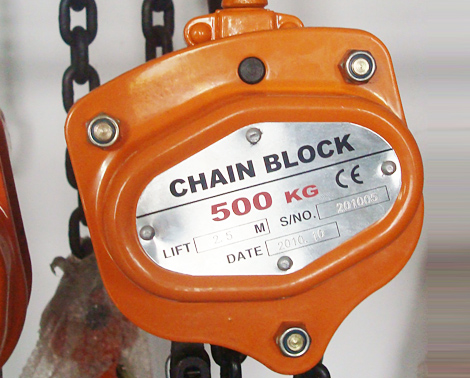

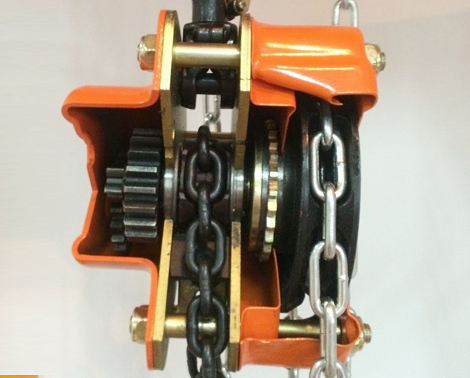

| 葫芦头 | 内部构造 |
 |
 |

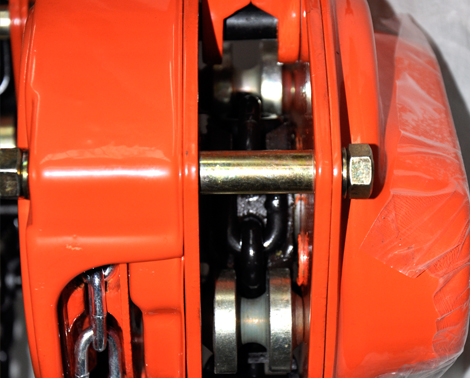

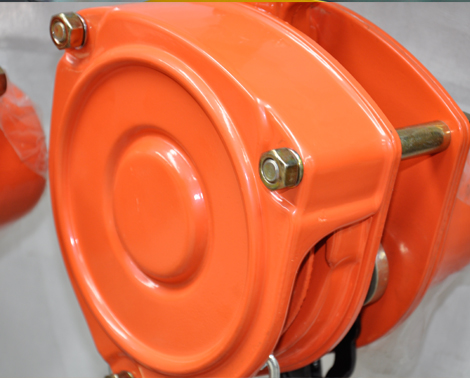

| 葫芦背面 | 侧面展示 |

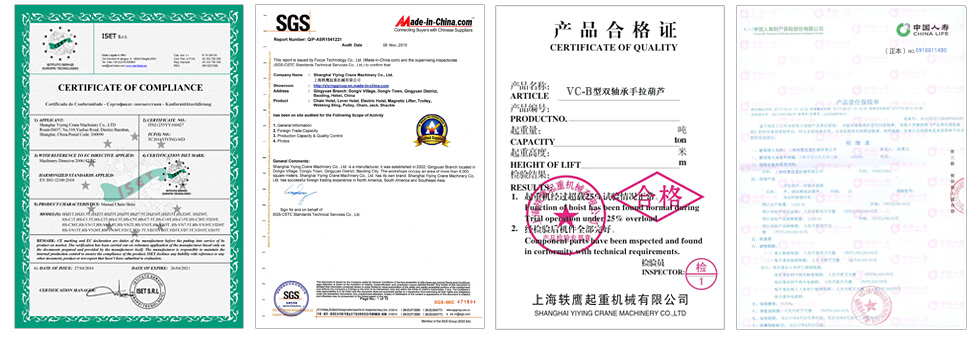

VC-B型号双轴承手拉葫芦认证
